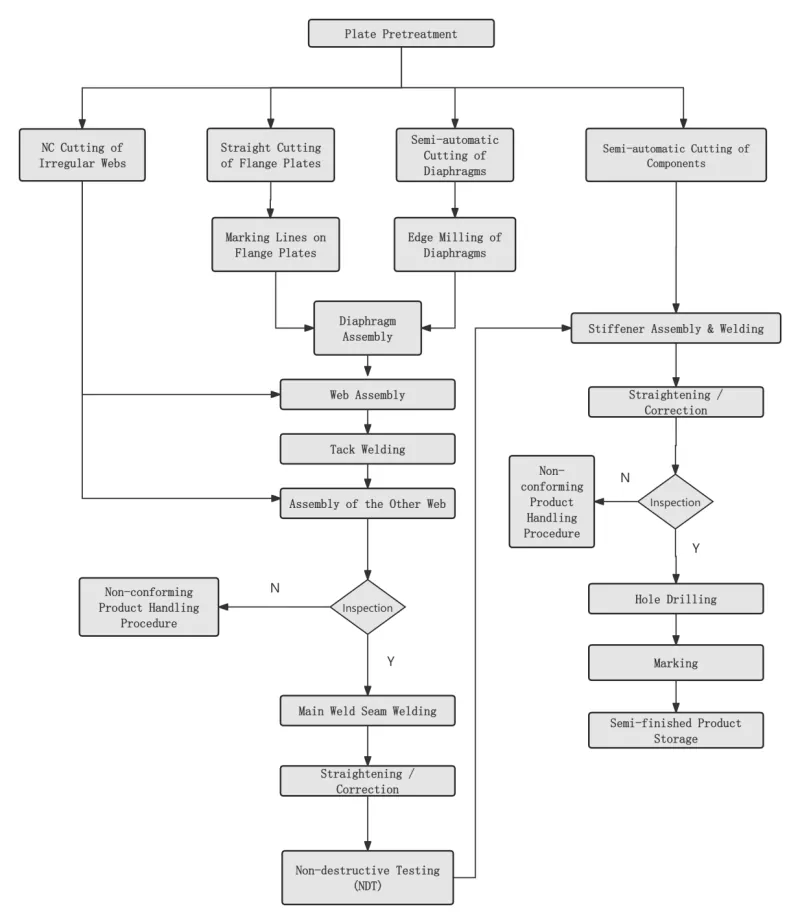

EIHE Steel Structure ၏ Box Column Processing Flow & Engineering Application အောင်မြင်မှုများ

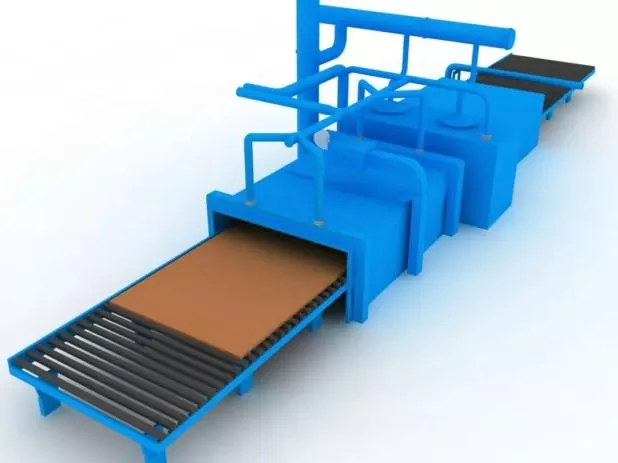

အဆင့် 1 Steel Plate Surface Pretreatment

သံမဏိပြားမထုတ်မီ ဒီဇိုင်း သို့မဟုတ် လုပ်ငန်းစဉ်လိုအပ်ချက်များနှင့်အညီ ဆောင်ရွက်ခဲ့ပါသည်။

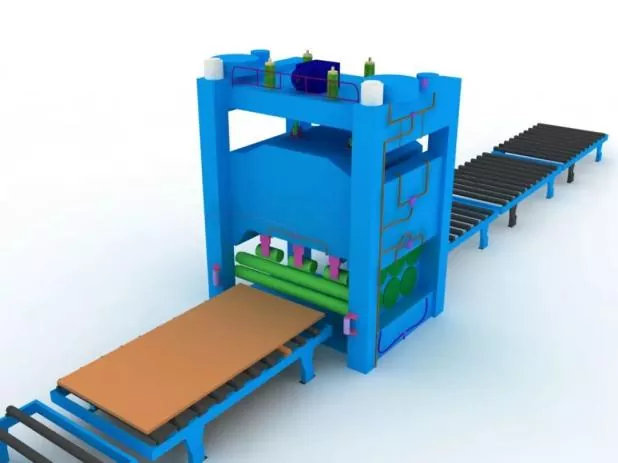

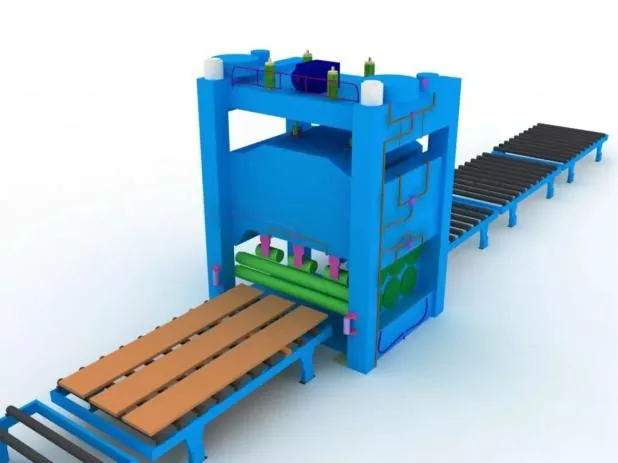

အဆင့် 2 သံမဏိပြားကို ဖြောင့်တန်းခြင်း။

စတီးပြား၏ အတွင်းအကြွင်းအကျန်များ ဖိစီးမှုကို သက်သာစေရန် စတီးပြား၏ အတွင်းပိုင်းကျန်နေသော ဖိစီးမှုကို သက်သာစေရန် စတီးပြားကို သန့်စင်ပြီးနောက် ယေဘုယျအားဖြင့် ဖြောင့်ခြင်းအား လုပ်ဆောင်ရပါမည်။

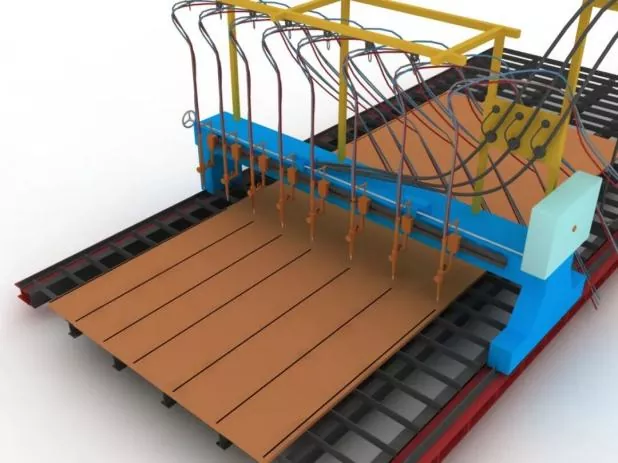

အဆင့် 3 အစိတ်အပိုင်းများကို ဖြတ်တောက်ခြင်းနှင့် ဗလာကျင်းခြင်း

ဖြတ်တောက်ခြင်းမပြုမီ၊ ဖြတ်တောက်သည့်စက်ကို ချိန်ညှိပါ၊ နော်ဇယ်မော်ဒယ်ကို အတည်ပြုပြီး လေဖိအားတည်ငြိမ်မှုကို စစ်ဆေးပါ။

ဖြတ်တောက်စဉ်အတွင်း၊ သံမဏိပြား၏ ဖြတ်တောက်ခြင်းချုပ်ရိုးကို ဦးစွာအပူပေးပြီး ဖြတ်တောက်မှုအရှိန်ကို တင်းကြပ်စွာ ထိန်းချုပ်ပါ။

အဆင့် 4 အစိတ်အပိုင်းများကို ဆင့်ပွားဖြောင့်တန်းခြင်း။

တပ်ဆင်မှုတိကျမှုသေချာစေရန်နှင့် သံမဏိပြားများ၏အတွင်းပိုင်းကျန်နေသေးသောဖိအားကိုလျှော့ချရန် စတီးပြားအလွတ်များပြုလုပ်ပြီးနောက် လုပ်ဆောင်သည်။

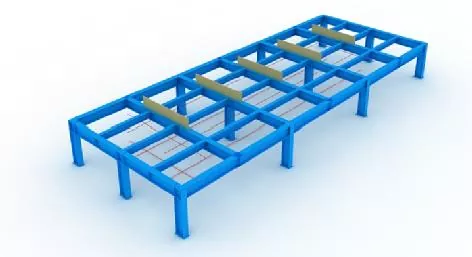

အဆင့် 5  Jigs နှင့် Layout Lines သတ်မှတ်ခြင်း။

တပ်ဆင်ခြင်းမပြုမီ၊ အပြင်အဆင်လိုင်းများနှင့် ဂျစ်များကို ဦးစွာသတ်မှတ်ရမည်။

jig တပ်ဆင်စဉ်တွင်၊ ထိပ်အဖွင့်၏အလျားလိုက်အဆင့်ကိုသေချာစေရမည်၊ လုံလောက်သောခိုင်မာမှုနှင့်ခိုင်ခံ့မှုကိုအာမခံရမည်။

ဂျစ်များနှင့် အပြင်အဆင်လိုင်းများအားလုံးကို သတ်မှတ်ထားသောဝန်ထမ်းများမှ စစ်ဆေးအတည်ပြုပြီးမှသာ ထည့်သွင်းအသုံးပြုနိုင်ပါသည်။

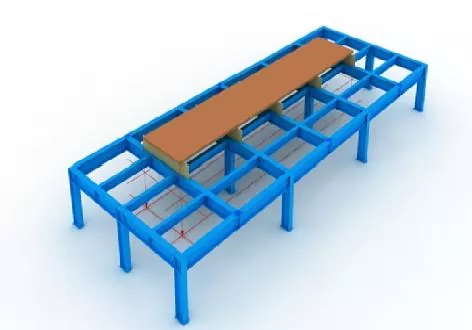

အဆင့် 6 အောက်ပိုင်း အကန့်နေရာချထားခြင်း။

Plumb bob နှင့် layout လိုင်းများဖြင့် တိကျစွာ နေရာချထားသည်။

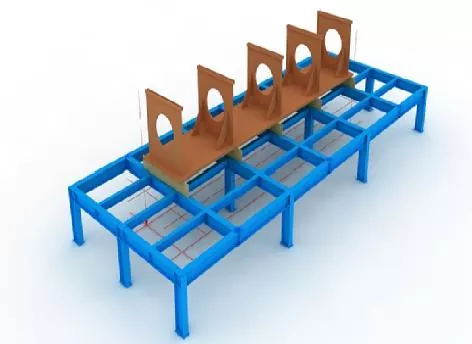

အဆင့် 7 Diaphragm စည်းဝေးပွဲ

ဒိုင်ယာဖရမ်များ မတပ်ဆင်မီ၊ အောက်အကန့်တွင် နေရာချထားသည့် လိုင်းများကို အမှတ်အသားပြုပြီး လိုင်းနှစ်ဖက်စလုံးရှိ သံချေးများကို ကြိတ်စက်ဖြင့် ဖယ်ရှားပါ။

diaphragms များကို တပ်ဆင်ပြီးနောက်၊ tack welding ဖြင့် ပြုပြင်ပါ။

အဆင့် ၈ ဝဘ်စည်းဝေးပွဲ

ဝဘ်ကို စုစည်းပြီး အရည်အချင်းပြည့်မီပြီးနောက်၊ ၎င်းအား ဒိုင်ယာဖရမ်အား ဂျိုက်တစ်ခုဖြင့် တင်းတင်းကြပ်ကြပ် jack လုပ်ပြီး tack welding ဖြင့် ပြုပြင်ပါ။

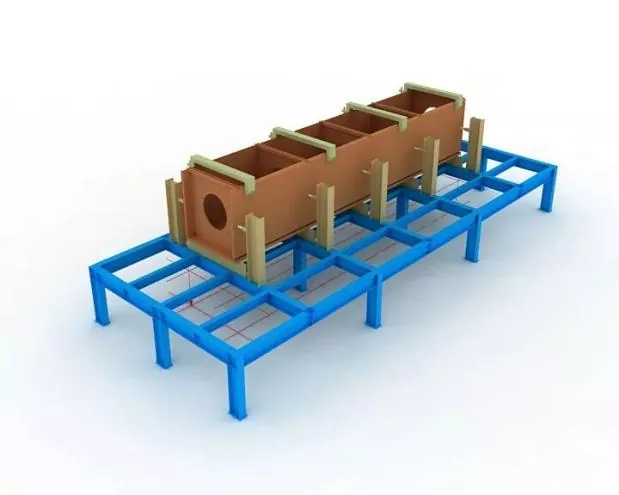

အဆင့် 9 အထက် Panel စည်းဝေးပွဲ

အပေါ်ဘက်ဘောင်ကို ပိုက်ဘောဖြင့် တိကျသောနေရာချထားခြင်းကို ပြီးမြောက်အောင်ပြုလုပ်ပြီး tack welding ဖြင့် ပြုပြင်ပါ။

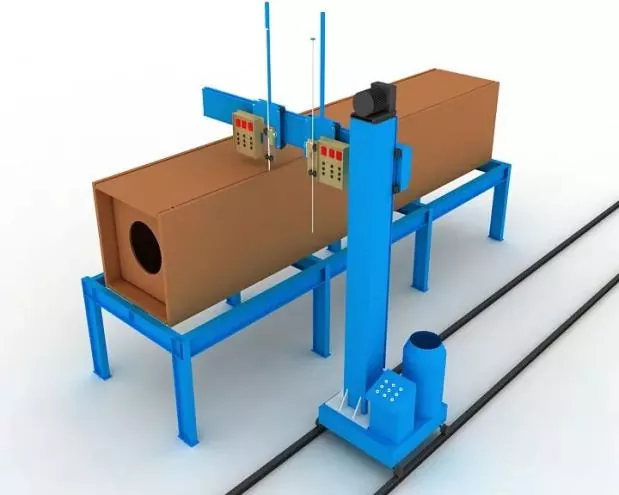

အဆင့် 10 Diaphragm Electroslag ဂဟေဆော်ခြင်း။

diaphragms အတွက် တစ်ဖက်သတ် electroslag ဂဟေဆော်ခြင်းကို လက်ခံသည်။

ဂဟေဆော်နေစဉ်အတွင်း electroslag ဂဟေပေါက်များ၏ အပေါ်နှင့်အောက် အဖွင့်များတွင် ကြေးနီလက်စွပ်များကို တပ်ဆင်ရမည်။

ဂဟေဆော်သည့်လျှပ်စီးကြောင်းနှင့် ဗို့အားအား ဂဟေဆော်သည့်လုပ်ငန်းစဉ်တစ်လျှောက်လုံး တင်းကြပ်စွာထိန်းချုပ်ထားမည်ဖြစ်ပြီး ဝဘ်ပေါ်ရှိ electroslag ဂဟေဧရိယာ၏အရောင်ပြောင်းလဲမှုကို စောင့်ကြည့်ရမည်ဖြစ်သည်။

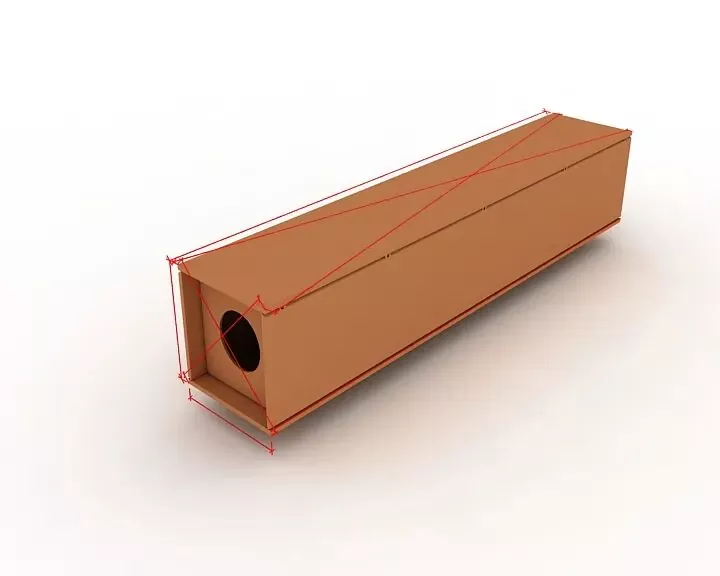

အဆင့် 11 အလုံးစုံစစ်ဆေးခြင်း။

စစ်ဆေးနေစဉ်အတွင်း အစိတ်အပိုင်းအလျား၊ ထောင့်ဖြတ်အတိုင်းအတာနှင့် အဆုံးအပိုင်းအတိုင်းအတာများသည် ဒီဇိုင်းနှင့် သတ်မှတ်ချက်လိုအပ်ချက်များနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးခြင်းနှင့် ခံနိုင်ရည်မရှိသော အစိတ်အပိုင်းအားလုံးကို မှန်ကန်ကြောင်း စစ်ဆေးခြင်းအပေါ် အာရုံစိုက်ပါ။

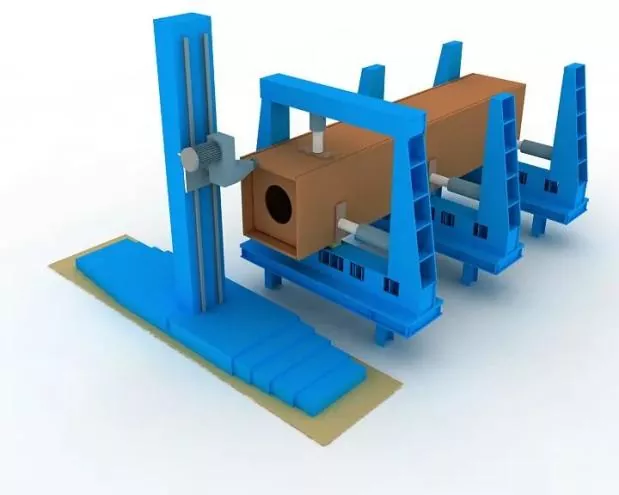

အဆင့် 12 ကြိတ်စက်အဆုံးသတ်

စုဝေးပြီး ဂဟေဆော်ပြီးနောက် မျက်နှာကို ကြိတ်ပါ။

အဖွဲ့ဝင်များ၏ အဆင့်အတန်းနှင့် အဆုံးမျက်နှာနှင့် ကြိတ်ဖြတ်စက်ကြား ပြိုင်တူဖြစ်ကြောင်း အာမခံပါသည်။

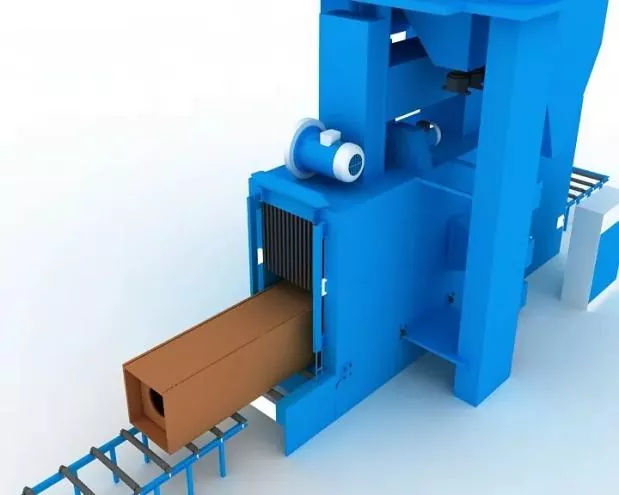

အဆင့် 13 သဲပေါက်ကွဲမှုနှင့် သံချေးများကို ဖယ်ရှားခြင်း။

ဂဟေဆော်ပြီးနောက် လိုအပ်သည့်အတိုင်း သဲဖောက်ထုတ်ခြင်းဖြင့် သံချေးများကို အပြီးသတ်ဖယ်ရှားပြီးနောက် အပေါ်ယံတည်ဆောက်မှုသို့ လွှဲပြောင်းပါ။

စည်းဝေးပွဲ တိကျမှု

စည်းဝေးပွဲအတွင်း-

● ဂဟေပုံပျက်ခြင်းကို ထိန်းချုပ်ရန် သင့်လျော်သော ကန့်သတ်ချုပ်ချယ်မှုများကို လက်ခံကျင့်သုံးရမည်။

● ဂဟေဆက်ခြင်းအတွက် ကျုံ့နိုင်မှုနှင့် ကျိုးကြောင်းဆီလျော်သော ပြောင်းပြန်ပုံသဏ္ဍာန်ကို အစိတ်အပိုင်းအတိုင်းအတာများကို ထိန်းချုပ်ရန်နှင့် မှန်ကန်သောပုံသဏ္ဍာန်ရှိစေရန်အတွက် သီးသန့်ထားရှိရမည်။

သံမဏိဖွဲ့စည်းတည်ဆောက်ပုံများ၏ အရည်အသွေးကို လက်ခံခြင်းအတွက် ကုဒ်သတ်မှတ်ချက်များနှင့် ကိုက်ညီမှုရှိစေမည့် ဂဟေဆက်ချိတ်ဆက်မှုများ၊ တည်ဆောက်ပုံဆိုင်ရာ အစိတ်အပိုင်းများ၏ အတိုင်းအတာ ခံနိုင်ရည်ရှိမှုအပြင် သံမဏိဖွဲ့စည်းတည်ဆောက်ပုံများ၏ အရည်အသွေးကို လက်ခံခြင်းအတွက် ကုဒ်သတ်မှတ်ချက်များနှင့် ကိုက်ညီရမည်။

Assembly positioning welding

၎င်းကို semi-automatic solid wire gas metal arc welding (GMAW) ဖြင့် အကောင်အထည်ဖေါ်ရမည်။

ဂဟေဆော်တယ်။

တပ်ဆင်ခြင်း tack welding တွင်ပါဝင်နေသော ဂဟေဆော်သူများသည် ဆောက်လုပ်ရေးသံမဏိဖွဲ့စည်းပုံများဂဟေဆော်ခြင်းအတွက် နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ (JGJ81) တွင် သတ်မှတ်ထားသည့် သက်ဆိုင်ရာအရည်အချင်းလက်မှတ်များကို ကိုင်ဆောင်ထားရမည်။

tack welds အနေအထား

tack welds များ၏ အနေအထား- Tack welds များသည် တရားဝင် welds များ၏ အစနှင့် အဆုံးကို ရှောင်ရှားရမည်ဖြစ်ပြီး၊ ထောင့်များ၊ အစွန်းများ၊ အဆုံးများနှင့် structural strength နှင့် workmanship ချို့ယွင်းမှုများ ဖြစ်နိုင်ခြေရှိသော အခြားအရေးကြီးသော နေရာများတွင် ထားရှိခြင်းမပြုရ။

T-joints များအတွက်၊ tack welding- နှစ်ဖက်စလုံးတွင် အချိုးညီစွာ လုပ်ဆောင်ရပါမည်၊ တစ်ချိန်တည်းတွင်၊ groove အတွင်းရှိ tack welding ကို တတ်နိုင်သမျှ ရှောင်ရှားရမည်။

ထိုးဖောက်ဝင်ရောက်မှု groove ဂဟေဆော်ခြင်းအတွက်- နောက်ကျောဖောက်ခြင်းအတွက် groove ပေါ်တွင် Tack welding လုပ်ရမည်ဖြစ်ပြီး၊ ဥပမာ၊ back gouging။

ဂဟေကျောထောက်နောက်ခံပြားများအပြင် အပြေးအလွှားနှင့် ပြေး-ပိတ်ပြားများ၏ တပ်ဆင်ခြင်းနှင့် ဂဟေဆော်သည့်နေရာများသည် သက်ဆိုင်ရာစံချိန်စံညွှန်းများနှင့် ကိုက်ညီရမည်။

ဂဟေဆက်ပစ္စည်းများ

တပ်ဆင်ခြင်း နှင့် tack ဂဟေဆက်ခြင်းအတွက်အသုံးပြုသော ဂဟေဆက်ပစ္စည်းများသည် တရားဝင်ဂဟေဆော်ရန်အတွက် အသုံးပြုသည့်ပစ္စည်းများနှင့် ကိုက်ညီရမည်၊ ဆိုလိုသည်မှာ၊ တရားဝင်ဂဟေဆက်ရာတွင်ကဲ့သို့ တူညီသောဂဟေပစ္စည်းများကို လက်ခံကျင့်သုံးရမည်။

ခွန်အားမြင့်သံမဏိနှင့် ခွန်အားနည်းသံမဏိတို့ကြားတွင် တပ်ဆင်ဂဟေဆော်ခြင်းအတွက်၊ ဂဟေဆော်သည့်ပစ္စည်းများအား စွမ်းအားနိမ့်သံမဏိအဆင့်နှင့်အညီ ရွေးချယ်ရမည်ဖြစ်သည်။
