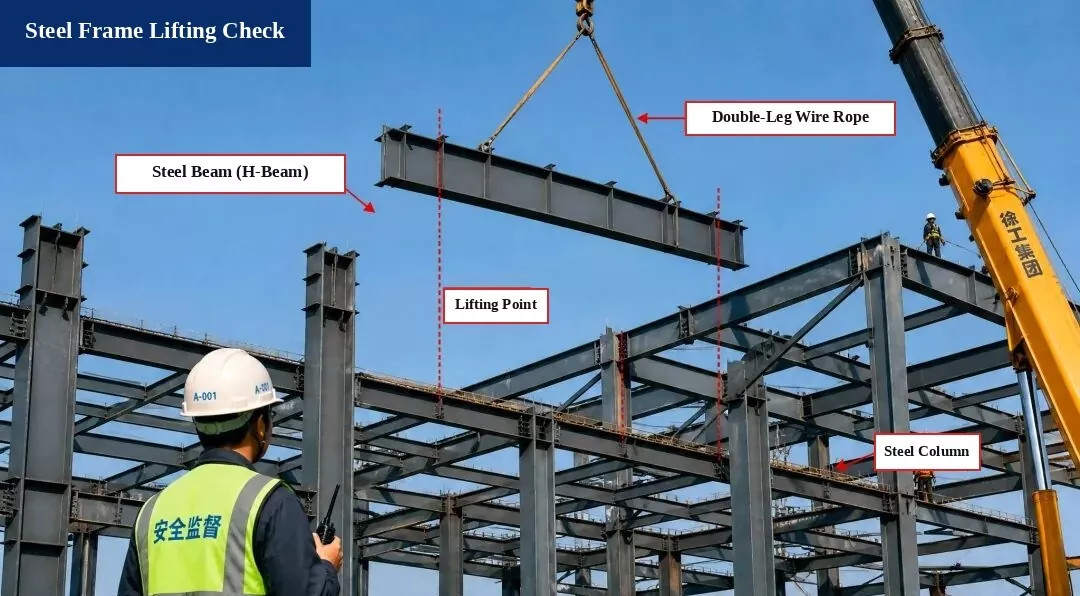

1. Steel Frame Lifting Check (Hoisting Calculation)၊

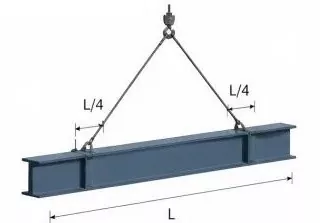

I. Lifting Diagram

အဖွဲ့ဝင်-Steel Beam H500×200×10×16, Length L = 12.0 m

ရုတ်သိမ်းရန်အချက်များ-အလင်းတန်း၏အဆုံးတစ်ခုစီမှ L/4 တွင်သတ်မှတ်ထားသည်။

Sling Angle-α ≈ 60°

II Load Calculation

1. Self-Weight of Beam-
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Dynamic Load Factor-1.1 ကိုယူပါ။

3. Slings အလေးချိန်-လျစ်လျူရှုထားသည် (အနည်းဆုံး)

4. စုစုပေါင်း lifting Load-
P = G × 1.1 = 219.9 kN

5. Sling Tension (Balanced Load):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III Sling Safety စစ်ဆေးခြင်း။

1. Sling အမျိုးအစား-φ20 သံမဏိဝါယာကြိုးကြိုး, ဖောက်ထွင်းဝန် Fb = 360 kN

2. Safety Factor (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

စံသတ်မှတ်ချက်များနှင့် ကိုက်ညီပါသည်။

နိဂုံးကို စစ်ဆေးပါ-
ရုတ်သိမ်းခြင်းလုပ်ငန်းသည် လုံခြုံပြီး ကုဒ်လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

အကိုးအကားစံနှုန်းများ

• Steel Structures ဆောက်လုပ်ရေးအတွက် Code (GB 50755-2012)

• ဆောက်လုပ်ရေးလုပ်ငန်းခွင်အတွင်း ရုတ်သိမ်းခြင်းနှင့် လျှောချခြင်းဘေးကင်းရေးဆိုင်ရာ နည်းပညာဆိုင်ရာကုဒ် (JGJ 276-2012)

ဘေးကင်းရေးမှတ်စုများ-

1. ဘေးကင်းပြီး ယုံကြည်စိတ်ချရကြောင်း သေချာစေရန် မလွှင့်မီ သံမဏိကြိုးများ၊ ဝါယာကြိုးများနှင့် ဓာတ်လှေကားကိရိယာများကို စစ်ဆေးပါ။

2. ရုတ်သိမ်းခြင်းလုပ်ငန်းစဉ်ကို ညွှန်ကြားရန် သီးသန့်လူတစ်ဦးကို ခန့်အပ်ပါ။ ဓာတ်လှေကားအောက်၌ မည်သူမျှ မရပ်နိုင်။

3. လေတိုက်နှုန်း အဆင့် 6 သို့မဟုတ် ထို့ထက် ပိုမြင့်လာသောအခါ ရုတ်သိမ်းခြင်းလုပ်ငန်းကို ရပ်တန့်ပါ။

2. Steel Frame တပ်ဆင်ခြင်းနှင့် စစ်ဆေးခြင်း — Steel Beam တပ်ဆင်ခြင်း။

သံမဏိအလင်းတန်းကို ၎င်း၏ စီစဉ်ထားသည့် အနေအထားသို့ ကြွပါ၊ ထို့နောက် တပ်ဆင်မှုအရည်အသွေးသည် ဒီဇိုင်းလိုအပ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေရန် ချိတ်ဆက်မှုအဆစ်များကို စစ်ဆေးအတည်ပြုပါ။

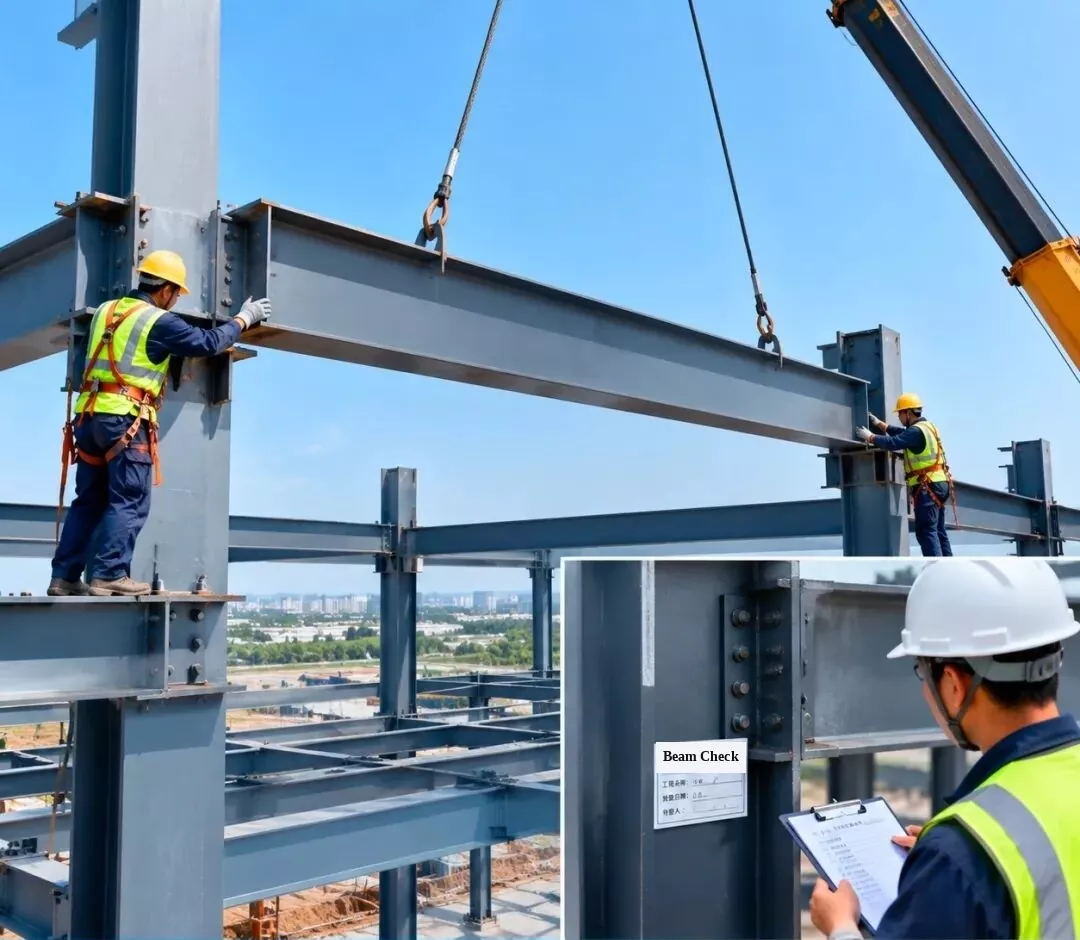

[ကော်လံတွင်ထည့်သွင်းရန် Tag- သံမဏိ Beam တပ်ဆင်ခြင်းစစ်ဆေးခြင်း | စီမံကိန်းအမည်- အလုပ်ရုံဆွေးနွေးပွဲ #1 | စစ်ဆေးရေးရက်စွဲ | စစ်ဆေးရေးမှူး]

3. Steel Frame တပ်ဆင်ခြင်းနှင့် စစ်ဆေးခြင်း — Steel Roof Truss တပ်ဆင်ခြင်း။

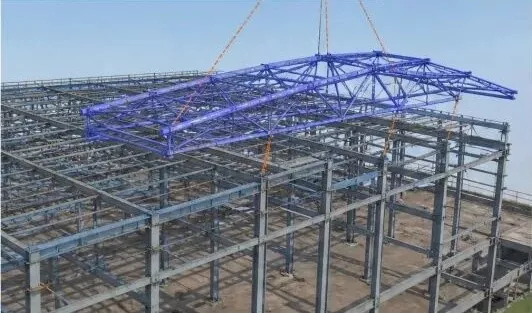

1. 3D BIM သရုပ်သကန်-ရုတ်သိမ်းခြင်းအစီအစဉ်နှင့် တပ်ဆင်မှုအစီအစဉ်ကို ပိုမိုကောင်းမွန်လာစေရန် စတီးအမိုးနှောင်တပ်ဆင်ခြင်းကို အတုယူပါ။

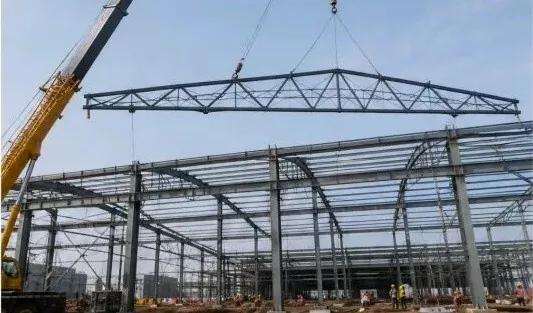

2. Roof Truss Lifting-ထရပ်ကားကရိန်းကို အသုံးပြု၍ နှောင်ကြိုးကို ဟန်ချက်ညီစေရန် အနေအထားတွင် ဖြည်းညှင်းစွာ ချထားပါ။

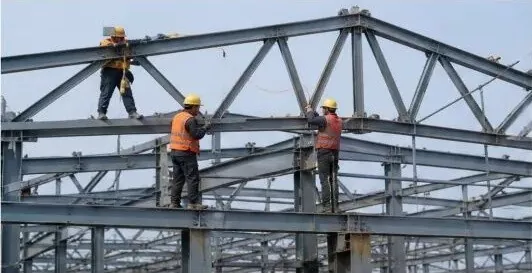

3. နေရာချထားခြင်းနှင့် ယာယီပြင်ဆင်ခြင်း-ခေါင်မိုးကြိုးကို နေရာချထားပြီးနောက်၊ ၎င်းကို ယာယီလုံခြုံအောင်ထားပြီး ၎င်း၏ အနေအထားနှင့် အမြင့် (အမြင့်) ကို ချိန်ညှိပါ။

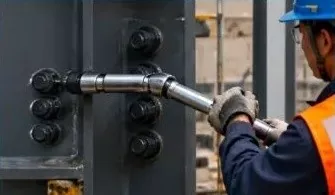

4. High-Strength Bolt ချိတ်ဆက်မှု-ခိုင်ခံ့သောချိတ်ဆက်မှုကိုသေချာစေရန် ဒီဇိုင်းစည်းမျဉ်းများနှင့်အညီ ခိုင်ခံ့မြင့်သော ဘောများကို ကြပ်ပါ။

5. တပ်ဆင်မှုစစ်ဆေးခြင်း-၎င်းတို့သည် ကုဒ်နှင့်ကိုက်ညီကြောင်း သေချာစေရန် နှောင်ကြိုးအမြင့်၊ အတိုင်းအတာ၊ ကွေးခြင်း (deflection) နှင့် ဒေါင်လိုက် ချိန်ညှိမှုကို စစ်ဆေးပါ။

6. စစ်ဆေးရေးမှတ်တမ်း-စစ်ဆေးမှုအောင်မြင်ပြီးနောက်၊ မှတ်တမ်းပုံစံကိုဖြည့်ပြီး နောက်ဆောက်လုပ်ရေးအဆင့်သို့ ဆက်သွားပါ။

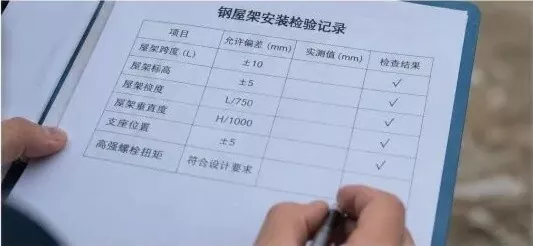

Steel Roof Truss တပ်ဆင်မှု စစ်ဆေးရေးမှတ်တမ်း

စစ်ဆေးရေးပစ္စည်း	ခွင့်ပြုထားသော အမှား (မီလီမီတာ)	တိုင်းတာတန်ဖိုး (မီလီမီတာ)	ရလဒ်စစ်ဆေးပါ။
Truss span (L)	±10	—	√ (Pass)၊
Truss အမြင့် (အမြင့်)	±5	—	√ (Pass)၊
Truss ကွေးခြင်း (Deflection)	L/750	—	√ (Pass)၊
Truss Vertical Alignment	H/1000	—	√ (Pass)၊
ပံ့ပိုးမှုရာထူး	±5	—	√ (Pass)၊
High-Strength Bolt Torque	ဒီဇိုင်းလိုအပ်ချက်များနှင့် ကိုက်ညီသည်။	—	√ (Pass)၊

အဓိက ထိန်းချုပ်ရေးအချက်များ-

၎င်းတို့၏ အမျိုးအစား၊ အရွယ်အစားနှင့် ဂဟေအရည်အသွေးကို စစ်ဆေးရန် ဆိုက်ရှိ ဝင်လာသော စတီးအစိတ်အပိုင်းအားလုံးကို စစ်ဆေးပါ။
ရုတ်သိမ်းခြင်းဘေးကင်းစေရန်အတွက် ဘေးကင်းပြီး လက်တွေ့ကျသော lifting အစီအစဉ်ကို အသုံးပြုပါ။
၎င်းကို အနေအထားတွင် ထားရှိပြီးနောက် နှောင်ကြိုးကို ချိန်ညှိပြီး ပြင်ဆင်ပါ။
ခိုင်ခံ့မြင့်သော bolts အားလုံးကို စနစ်တကျ ကြပ်ပြီး ကုဒ်အရ ၎င်းတို့၏ torque ကို စမ်းသပ်ပါ။
ထည့်သွင်းထားသောဖွဲ့စည်းပုံသည် ဒီဇိုင်းနှင့် ကုဒ်လိုအပ်ချက်အားလုံးနှင့် ကိုက်ညီကြောင်း သေချာစေရန် အပြည့်အစုံ စစ်ဆေးမှုကို လုပ်ဆောင်ပါ။

4. Steel Frame တပ်ဆင်ခြင်းနှင့် စစ်ဆေးခြင်း — Inclined Steel Beam တပ်ဆင်ခြင်း။

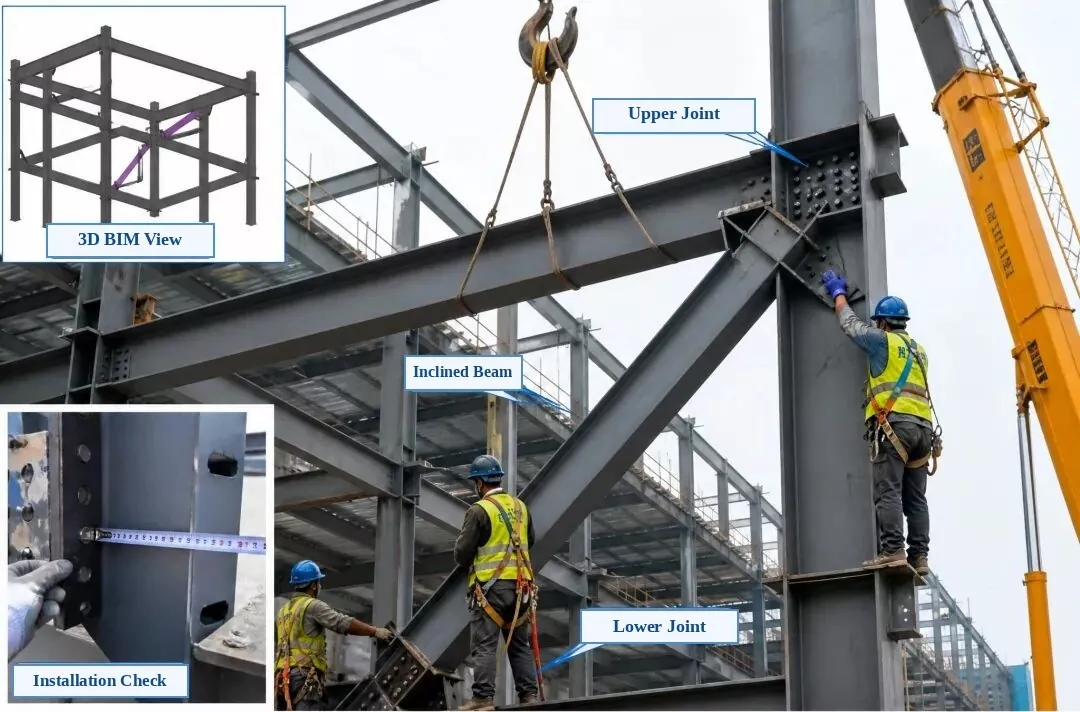

ထုတ်ယူထားသော ဓာတ်ပုံအညွှန်းများ-အပေါ်-ဘယ်ဘက် ထည့်သွင်းမှု- 3D BIM မြင်ကွင်း | Bottom-Left Inset- ထည့်သွင်းခြင်း စစ်ဆေးခြင်း | ပင်မဓာတ်ပုံ- Upper Connection Joint၊ Inclined Steel Beam (Diagonal Brace)၊ Lower Connection Joint

သံမဏိဘောင်တပ်ဆင်ခြင်းနှင့် စစ်ဆေးခြင်း — Inclined Steel Beam တပ်ဆင်ခြင်း။

1. ကြိုတင်ထည့်သွင်းခြင်း စစ်ဆေးခြင်း-အစိတ်အပိုင်းနံပါတ်၊ အရွယ်အစား၊ bolt အပေါက် အနေအထားများနှင့် ချိတ်ဆက်မှုပန်းကန် ဦးတည်ချက်ကို စစ်ဆေးပါ။ ထိတွေ့မျက်နှာပြင်များသည် ပြားချပ်ချပ်၊ သန့်ရှင်းပြီး burrs သို့မဟုတ် ဆီကင်းကြောင်း သေချာပါစေ။

2. ရုတ်သိမ်းခြင်းနှင့် နေရာချထားခြင်း-ညွတ်သောအလင်းတန်းကို နေရာသို့ ဖြည်းညင်းစွာ လွှင့်တင်ရန် ကြွနေသော အချက်နှစ်ချက်ကို အသုံးပြုပါ။ ၎င်းကို ယာယီပြင်ဆင်ပြီး အပေါ်နှင့်အောက် အဆစ်နှစ်ခုလုံးကို သံမဏိကော်လံနှင့် အလင်းတန်းများဖြင့် တိကျစွာ တန်းစီစေပါ။

3. ချိန်ညှိမှုနှင့် ချိန်ညှိမှု-ဒီဇိုင်းလိုအပ်ချက်များနှင့်ကိုက်ညီစေရန် inclined beam ၏ဗဟိုမျဉ်းအနေအထား၊ အမြင့်နှင့် ဒေါင်လိုက်ချိန်ညှိမှုကို ချိန်ညှိပါ။ ချိန်ညှိပြီးနောက် အမြဲတမ်းချိတ်ဆက်မှုကို အပြီးသတ်ပါ။

4. ချိတ်ဆက်မှုနည်းလမ်း-ခွန်အားမြင့်သော bolts များဖြင့် ချိတ်ဆက်ပါ။ ဒီဇိုင်းလိုအပ်ချက်အရ အလယ်ဗဟိုမှ အပြင်ဘက်နှစ်ဖက်ကို အညီအမျှ ကြပ်စေပြီး နောက်ဆုံးတင်းကျပ်မှုကို စစ်ဆေးပြီးနောက် bolt တစ်ခုစီကို အမှတ်အသားပြုပါ။

5. တပ်ဆင်မှုစစ်ဆေးခြင်း-အလယ်မျဉ်းအနေအထား၊ အမြင့်၊ ဒေါင်လိုက်ချိန်ညှိမှု၊ ပန်းကန်အဆက်အသွယ်တင်းကျပ်မှုနှင့် bolt တင်းကျပ်မှုအရည်အသွေးကို စစ်ဆေးပါ။ အရာအားလုံးသည် သံမဏိဖွဲ့စည်းတည်ဆောက်ပုံများ၏ အရည်အသွေးလက်ခံမှုအတွက် Code (GB 50205) နှင့် ကိုက်ညီရပါမည်။

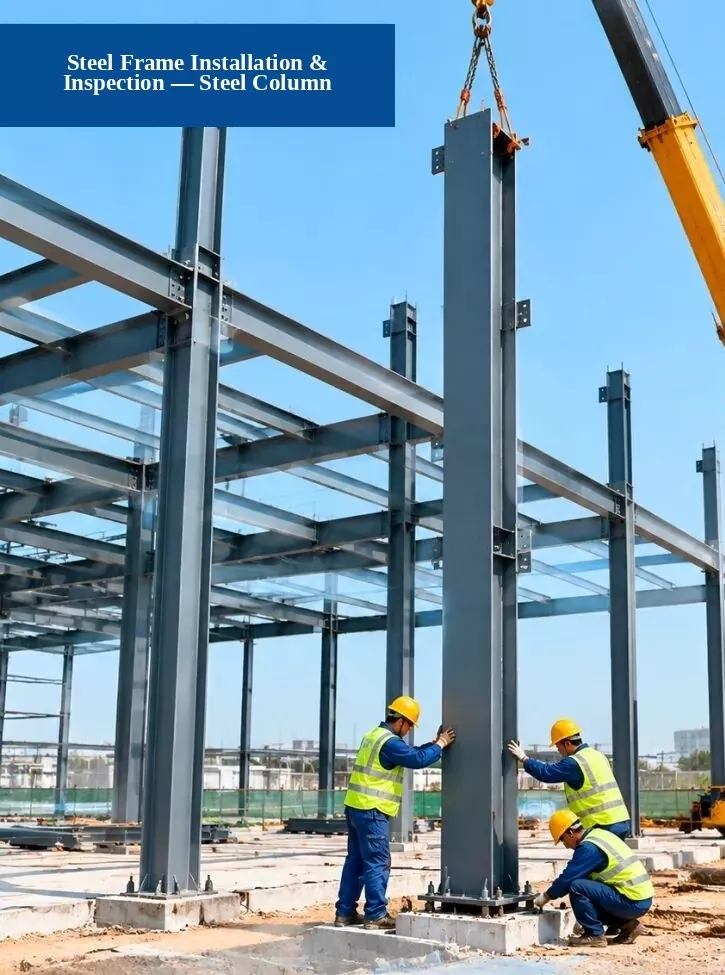

5. Steel Frame တပ်ဆင်ခြင်းနှင့် စစ်ဆေးခြင်း — Steel Column တပ်ဆင်ခြင်း။

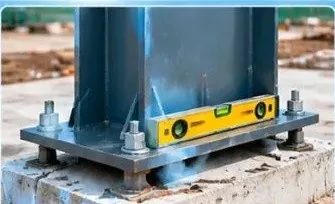

1. ဖောင်ဒေးရှင်း စစ်ဆေးခြင်း-ကျောက်ဆူးတုံး အနေအထားများ၊ အုတ်မြစ်အမြင့်နှင့် ဖောင်ဒေးရှင်းအတိုင်းအတာများသည် ဒီဇိုင်းလိုအပ်ချက်များနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။

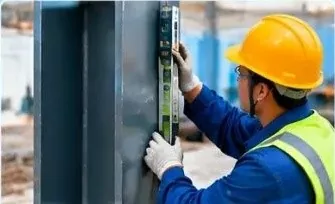

2. Vertical Alignment စစ်ဆေးခြင်း-သံမဏိကော်လံသည် မည်မျှဖြောင့် (ဒေါင်လိုက်) ရပ်တည်သည်ကို စစ်ဆေးရန် စုစုပေါင်းဘူတာရုံ၊ လေဆာပိုက်လုံး သို့မဟုတ် ဖြောင့်တန်းသည့်အဆင့်ကို အသုံးပြုပါ။

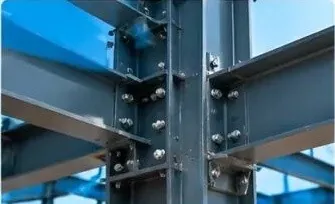

3. ချိတ်ဆက်မှု အရည်အသွေး စစ်ဆေးခြင်း-ကြံ့ခိုင်မှုမြင့်သော ဘောလီများ၊ ဂဟေဆက်များနှင့် ချိတ်ဆက်အပြားများသည် စံသတ်မှတ်ချက်များနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။

ဆောက်လုပ်ရေးလုပ်ငန်းစဉ်-1. ပြင်ဆင်ခြင်းလုပ်ငန်း → 2. Lift & Place Steel Column → 3. Install & Secure → 4. စစ်ဆေးခြင်းနှင့် လက်ခံခြင်း

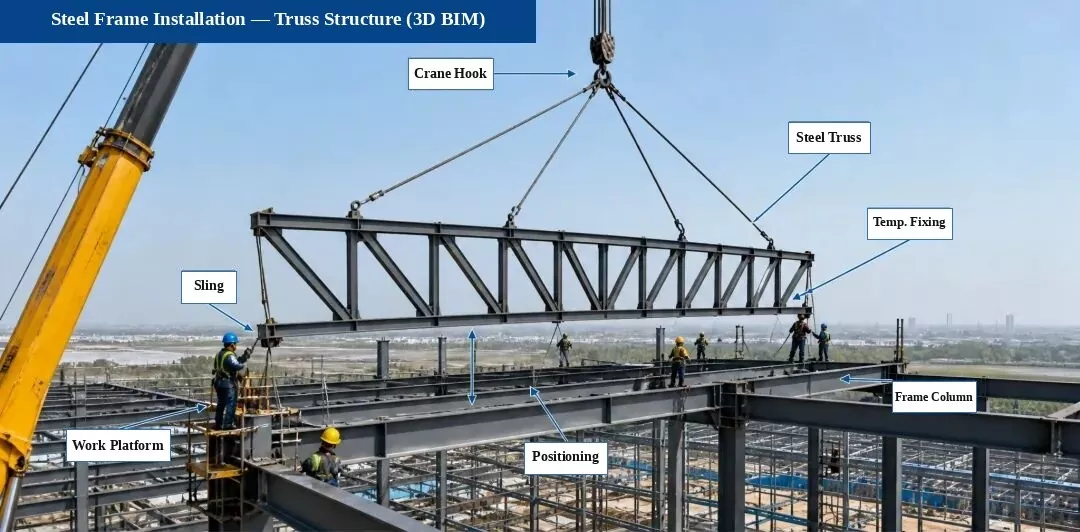

6. Steel Frame တပ်ဆင်ခြင်း — Truss Structure တပ်ဆင်ခြင်း (3D BIM Diagram)

တပ်ဆင်ခြင်းလုပ်ငန်းစဉ် စီးဆင်းမှု-စစ်တမ်းနှင့် အမှတ်အသားပြုခြင်း → ပံ့ပိုးမှုစစ်ဆေးခြင်း → လှေကားထစ်နှင့် နေရာ → ယာယီပြင်ဆင်ခြင်း → ချိန်ညှိခြင်းနှင့် ချိန်ညှိခြင်း → ခွန်အားမြင့်မားသော ဘော်လီချိတ်ဆက်မှု → ဂဟေဆော်ခြင်း (လိုအပ်ပါက)

အဓိက ထည့်သွင်းမှုအချက်များ-

မလွှင့်မီ၊ ပံ့ပိုးမှုဗဟိုလိုင်း၊ အမြင့်နှင့် မြှပ်ထားသော အစိတ်အပိုင်း အနေအထားများကို နှစ်ခါစစ်ဆေးပါ။
နှောင်ကြိုးများ တည်ငြိမ်နေစေရန် ရုတ်သိမ်းနေစဉ် လေလမ်းညွန်ကြိုးများ (taglines) များ တွဲပါ ။
ကွေးခြင်း သို့မဟုတ် ပုံပျက်ခြင်းတို့ကို ကာကွယ်ရန် နေရာချထားပြီးနောက် နှောင်ကြိုးကို ချိန်ညှိကာ ယာယီလုံခြုံအောင်ပြုလုပ်ပါ။
စွမ်းအားမြင့် bolt ချိတ်ဆက်မှုများသည် ဒီဇိုင်းနှင့် ကုဒ်စည်းမျဉ်းများကို လိုက်နာပြီး လိုအပ်သော torque ကို တင်းကျပ်ရမည်ဖြစ်သည်။
Weld အရည်အသွေးသည် သံမဏိဖွဲ့စည်းတည်ဆောက်ပုံများ၏ အရည်အသွေးကို လက်ခံခြင်းအတွက် Code (GB 50205) ပါ စည်းမျဉ်းများနှင့် ကိုက်ညီရမည်။

အဓိက စစ်ဆေးရေးအချက်များ (ဆိုက်ဓာတ်ပုံများ)

1. ပံ့ပိုးမှုနှင့် ပူးပေါင်းစစ်ဆေးခြင်း။

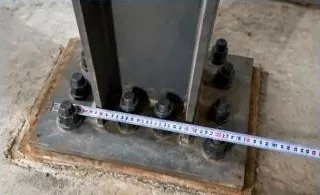

ဒီဇိုင်းလိုအပ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေရန် ထောက်ကူဘောင်များ၊ ရှမ်ပြားများနှင့် မြှုပ်ထားသော အစိတ်အပိုင်းများ၏ တည်နေရာနှင့် အမြင့်များကို စစ်ဆေးပါ။

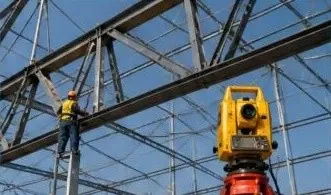

2. Truss Alignment စစ်ဆေးခြင်း။

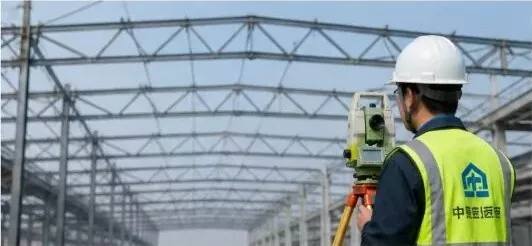

နှောင်ကြိုး၏ဗဟိုမျဉ်း၊ အမြင့်နှင့် ကွေးညွှတ်မှုကို တိုင်းတာရန် စုစုပေါင်းဘူတာကို အသုံးပြု၍ ချိန်ညှိမှုကို ချိန်ညှိပါ။

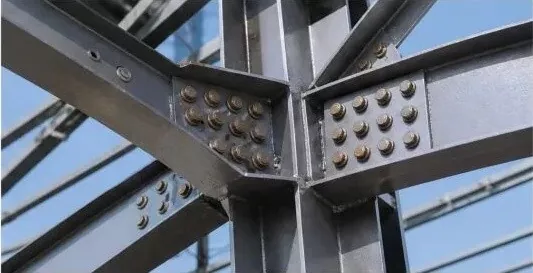

3. High-Strength Bolt စစ်ဆေးခြင်း။

စွမ်းအားမြင့်သော bolts များ၏ နံပါတ်၊ အရွယ်အစားနှင့် torque ကို စစ်ဆေးပြီး ကုဒ်၏ လိုအပ်ချက်အရ ၎င်းတို့ကို ပြန်လည်စမ်းသပ်ပါ။

မှတ်ချက် -ဤပရောဂျက်ရှိ နှောင်ဖွဲ့စည်းပုံအား စက်ရုံတွင် ကြိုတင်ထည့်သွင်းထားပြီး တိကျသော တပ်ဆင်မှု၊ အရည်အသွေးနှင့် ဘေးကင်းမှုတို့ကို သေချာစေရန်အတွက် နေရာရှိ အပိုင်းများတွင် ရုတ်သိမ်းထားသည်။

7. Steel Frame & Profiled Metal Roof Sheet တပ်ဆင်ခြင်းနှင့် စစ်ဆေးခြင်း။

Steel Frame တပ်ဆင်ခြင်းနှင့် စစ်ဆေးခြင်း။

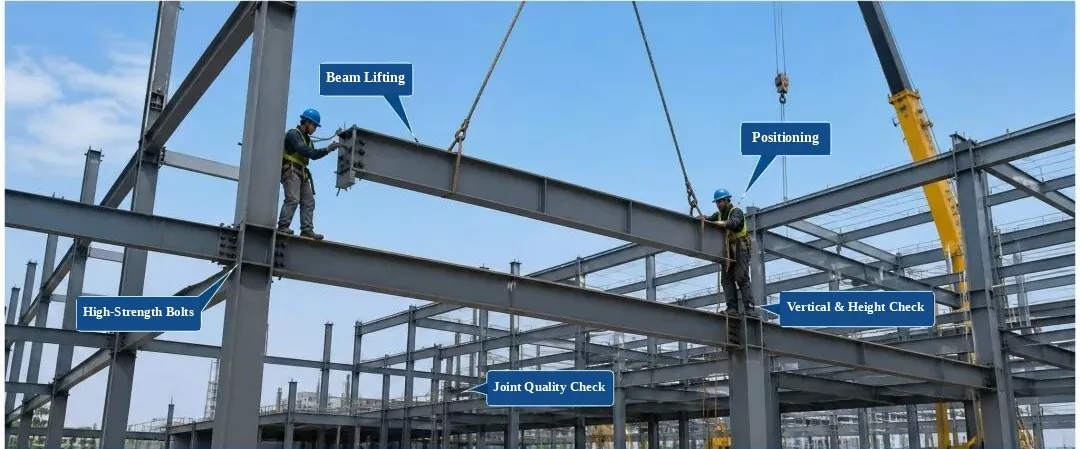

(တံဆိပ်များ- Beam Lifting, Positioning, High-Strength Bolts, Vertical & Height Check, Joint Quality Check)

1. အဝင်အပိုင်း စစ်ဆေးခြင်း-ပစ္စည်းအရည်အသွေး၊ အရွယ်အစား၊ မျက်နှာပြင်အခြေအနေနှင့် ဖြောင့်မှန်မှုကို စစ်ဆေးပါ။ စစ်ဆေးပြီးမှသာ တပ်ဆင်ပါ။

2. လုပ်ငန်းစဉ်ထိန်းချုပ်မှု-တပ်ဆင်နေစဉ်အတွင်း အစိတ်အပိုင်းနေရာချထားခြင်း၊ အမြင့်၊ ဒေါင်လိုက်ချိန်ညှိခြင်းနှင့် ဘောလ်တင်းခြင်းတို့ကို ထိန်းချုပ်ပါ။

3. စစ်ဆေးရေးပစ္စည်းများ-အလယ်မျဉ်းအနေအထား၊ အမြင့်၊ ဒေါင်လိုက်ချိန်ညှိမှု၊ မျက်နှာပြင် ပြားချပ်ချပ်နှင့် bolt ချိတ်ဆက်မှု အရည်အသွေး။

4. အရည်အသွေးစံ-Steel Structures များ၏ ဆောက်လုပ်ရေးအရည်အသွေးကို လက်ခံမှုအတွက် Code (GB 50205-2020) နှင့် ကိုက်ညီရမည်။

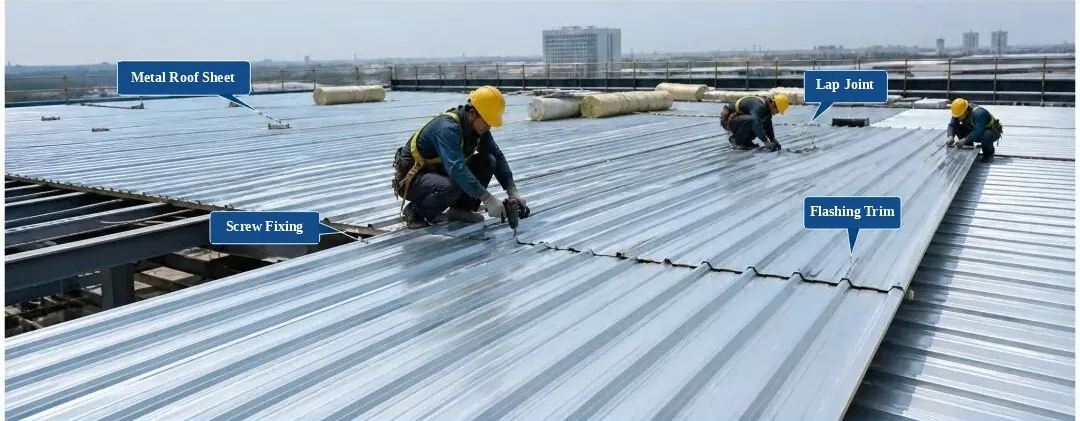

Profiled Metal Roof Sheet တပ်ဆင်ခြင်းနှင့် စစ်ဆေးခြင်း။

(တံဆိပ်များ- သတ္တုအမိုးစာရွက်၊ ရင်ခွင်အရိုးအဆစ်၊ ဝက်အူခေါက်ဆွဲခြင်း၊ ဖလက်ရှ်ချုံ့)

1. ပစ္စည်းစစ်ဆေးခြင်း-အကန့်ပရိုဖိုင်၊ အထူ၊ အပေါ်ယံပိုင်းနှင့် အရောင်တို့ကို စစ်ဆေးပါ။ စစ်ဆေးပြီးမှသာ အသုံးပြုပါ။

2. တပ်ဆင်ခြင်းဆိုင်ရာ စည်းမျဉ်းများ-အကန့်များကို မှန်ကန်စွာ ထပ်ကာ ခိုင်မြဲစွာ ပြင်ပါ။ ဝက်အူများ ပျောက်ဆုံးခြင်း သို့မဟုတ် နေရာမှားခြင်းမရှိဘဲ ပုံမှန်ကန့်သတ်ချက်များအတွင်း ဝက်အူအကွာကို ထားပါ။

3. စစ်ဆေးရေးပစ္စည်းများ-ခေါင်မိုးပြားခြင်း၊ ထပ်နေသော အကျယ်၊ ချိတ်မှတ်အကွာအဝေးနှင့် ရေစိုခံခြင်း အသေးစိတ်များ။

4. အရည်အသွေးစံ-Metal Roof Engineering အတွက် Technical Code (GB 50345-2012) နှင့် ကိုက်ညီရမည်။

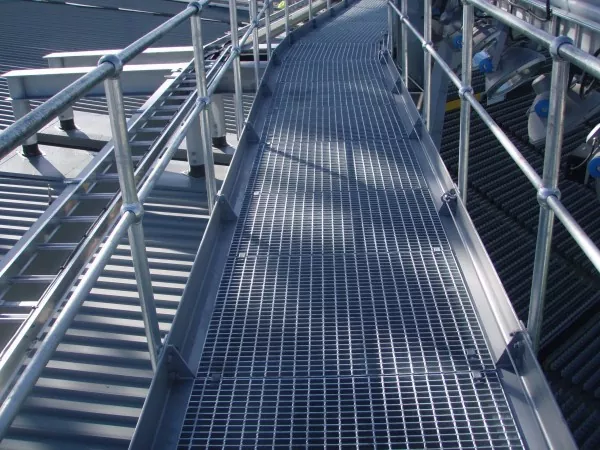

8. သံမဏိဘောင် တပ်ဆင်ခြင်းနှင့် စစ်ဆေးခြင်း — သံမဏိလှေကားများနှင့် လက်တန်းများ တပ်ဆင်ခြင်း။

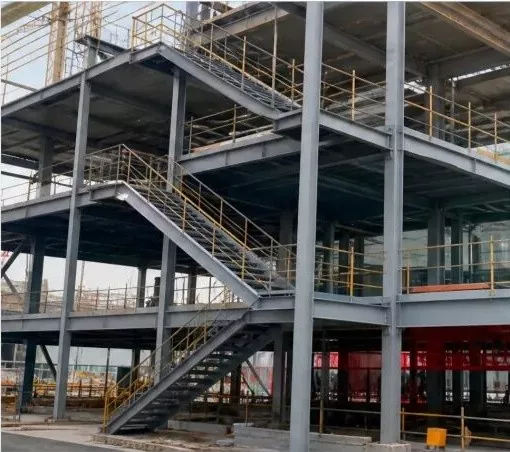

1. သံမဏိလှေကားများနှင့် လက်တန်းများ ပြီးစီးမှု (ဆိုက်ဓာတ်ပုံ)

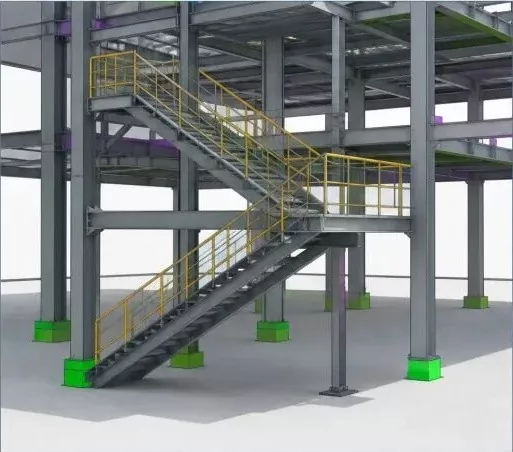

2. 3D BIM မော်ဒယ် (သံမဏိ လှေကားများနှင့် လက်တန်းများ)

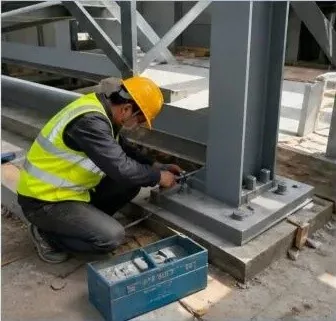

3. သံမဏိလှေခါး တပ်ဆင်ခြင်း (ဆိုက်လုပ်ငန်း)

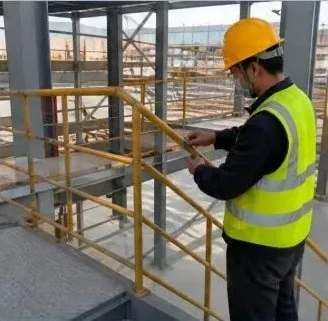

4. Handrail တပ်ဆင်ခြင်း (ဆိုက်လုပ်ငန်း)

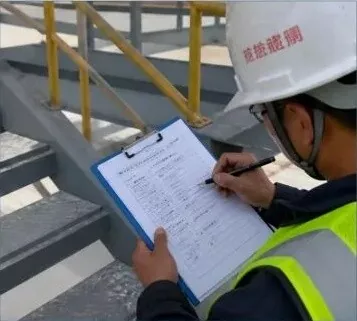

5. တပ်ဆင်ခြင်း အရည်အသွေးစစ်ဆေးခြင်း (ဆိုက်စစ်ဆေးခြင်း)

ညွှန်ကြားချက်များ-

သံမဏိလှေကားနှင့် လက်တန်းများကို မတပ်ဆင်မီ၊ အစိတ်အပိုင်းအတိုင်းအတာ၊ အမြင့်နှင့် အပြင်အဆင် အလယ်လိုင်းများကို နှစ်ခါစစ်ဆေးပါ။
bolted ချိတ်ဆက်မှုများကို အသုံးပြုသည့်အခါ ခိုင်မာသောချိတ်ဆက်မှုသေချာစေရန် bolt အရွယ်အစား၊ ပမာဏနှင့် torque ကိုစစ်ဆေးပါ။
တပ်ဆင်ထားသော လက်ရန်းများသည် ဒီဇိုင်းနှင့် ကုဒ်လိုအပ်ချက်များနှင့် ကိုက်ညီသည့် အပြည့်နှင့် ချောမွေ့သော ဂဟေဆက်များဖြင့် ခိုင်ခံ့ဖြောင့်တန်းနေရပါမည်။
တပ်ဆင်ပြီးနောက် အရည်အသွေးစစ်ဆေးခြင်းကို ဆောင်ရွက်ပြီး ပရောဂျက်အရည်အသွေးကို သေချာစေရန် စစ်ဆေးရေးမှတ်တမ်းကို ဖြည့်စွက်ပါ။
